1、准备工作

ARM 架构的 MSP、PSP 双堆栈指针

在 Cortex-M 架构中，MSP（Main Stack Pointer）主栈指针，和 PSP（Process Stack Pointer）进程栈指针，是两套独立的栈指针，主要是用来将从 操作系统的内核调度 和 用户的任务私有栈 分开；可以用来稳步构建多任务系统，比如我们这里想要实现的协程调度器。

在开始之前，还要引入 ARM 架构的一个重要的内容：线程模式（Thread Mode）、处理模式（Hanlder Mode）。两者是本质是通过 权限划分 和 功能隔离，来让调度器内核和用户任务安全共存。

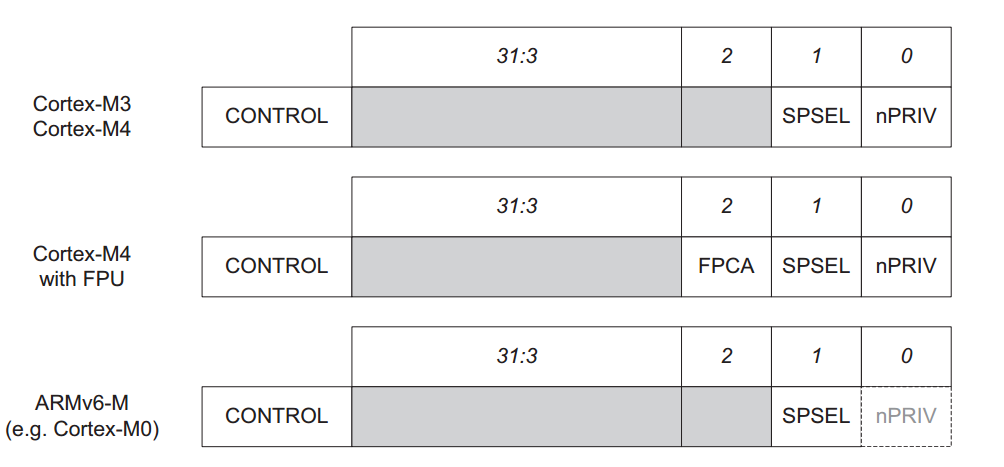

关于权限和栈指针选择的部分，又涉及到了 CONTROL 寄存器，所以我们要先讲讲该寄存器。对于 CONTROL 寄存器，我们这里只需要关注 CONTROL[0] 和 CONTROL[1]，如下图所示：

CONTROL[0]（nPRIV）是设置 线程模下 的权限模式的：当这一位为 0 的时候（默认为 0），在线程模式下是特权模式，为 1 的时候是非特权模式。 对于在处理模式下，处理器总是处于权限模式。

CONTROL[1]（SPSEL）是设置使用哪个指针的：当这一位为 0（默认为 0）的时候，线程模式下会操作 MSP 指针，为 1 的时候会操作 PSP 指针；对于处理器模式下，这一位永远是 0，并且尝试在写这一位操作的时候，该操作会被忽略。

线程模式

线程模式，顾名思义就是一个用来给用户任务使用的一个普通模式，可以配置权限等级，非权限模式下只能访问自己私有栈和自己的用户内存。主要用来运行用户的任务；系统复位之后默认进入这个模式、异常返回后也是默认回到这个模式。 同时根据上面的论述，该模式下两种栈指针都可以使用，只需要配置相关的寄存器即可。

处理模式

这个模式主要用于运行 中断服务函数 和 内核调度（PendSV） 的部分，当发生中断或者异常的时候，就会进入这个模式，处理模式下，强制使用 MSP 指针（为了和用户任务栈区分开来），并且固定为特权模式，有权访问所有的 CPU 资源。

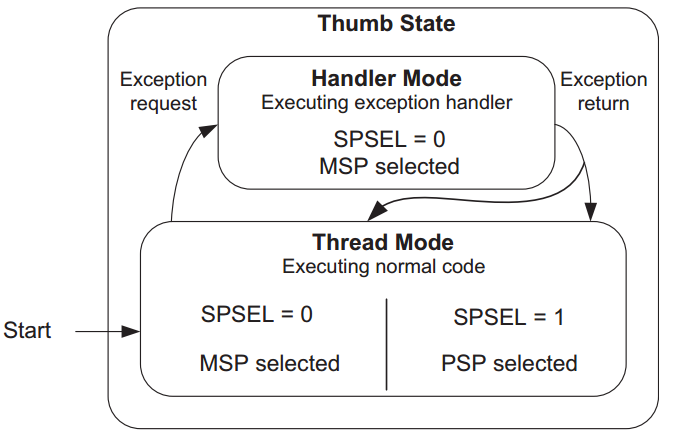

下面这张图可以很清晰的表示上述的关系：

这张图可以展示线程模式下在两种特权模式的切换：

ARM 架构中的通用寄存器与 ARM 汇编基础语法

在 ARM Cortex-M 架构（如 M3/M4/M7）上实现协程调度器，核心依赖与 上下文切换、堆栈操作、异常处理 相关的 ARM 汇编语法（Thumb-2 指令集，Cortex-M 强制要求）。所以我们还需要了解一些 ARM 寄存器和我们将要用到的 ARM 汇编语法。

通用寄存器

和其他的处理器一样，Cortex-M 系列的处理器有很多的寄存器，对于我们想要实现一个协程调度器，我们目前需要先了解常见的通用寄存器。

在 Cortex-M 中，绝大多数的寄存器都会被组合在一个单元之中，这个单元就叫做 寄存器组(register bank)。在 ARM 架构中，如果想要处理一个存储在内存中的一个数据，需要将该数据从内存中装载到 bank 中的寄存器中，然后再寄存器中处理数据，之后如果有需要的话，又把数据返回到内存里面。在实际中，当 CPU 处理其他数的时候，一个寄存器组可以短时间暂存很多的变量，而不需要每次使用都更新到系统内存并且重新处理。

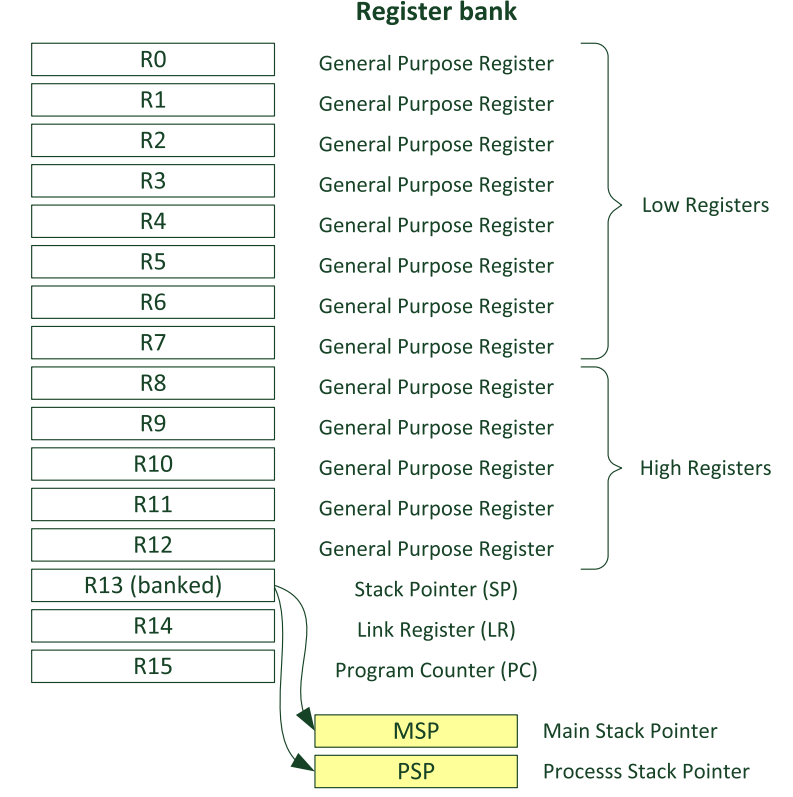

在 CortexM3/4 的架构中，寄存器组拥有 16 个寄存器，其中有 13 个寄存器是通用寄存器，其他三个为特殊功能寄存器，如下图所示：

R0 — R12

对于 R0 到 R12 这 13 个寄存器，我们称之为 通用寄存器（general purpose registers）。同时，对于前 8 个寄存器(R0 — R7)，又称之为 低位寄存器（low registers），之后的五个就叫做 高位寄存器（high registers）。由于指令集的空间有限，大多数 16 为的指令只能操作低位寄存器；而高位寄存器可以被 32 位的指令和部分的 16 位指令操作，比如 MOV 指令。值得注意的是：R0 到 R12 的初始化的值是不确定的。

R13 栈顶指针 SP（Stack Pointer）

R13 就是栈顶指针，被用来操控栈中的内存，使用 PUSH 和 POP 指令。物理上，存在有两个不同的指针 MSP 和 PSP。当系统重启或者系统处于处理模式的时候，默认使用 MSP 指针。而 PSP 只能在线程模式下使用；但是同一时间只能存在一种指针。

MSP 和 PSP 都是 32 位的指针，但是他们的最低的两位始终是 0，并且对于这两位的写操作会被忽略。 在 CortexM 中，PUSH 和 POP 都是一个 32 位的，并且传输操作中的地址必须对其 32 位的边界。

大多数不适用操作系统的时候，我们不会使用到 PSP 指针；这种场景下完全可以只依赖 MSP 指针。在我们的预期中，每一个协程任务都需要有一个自己的任务栈，需要与内核隔离开，所以我们要引入 PSP 指针。

R14 链接指针 LR （Link Register）

R14 作为链接指针，通常用于存储在调用函数或者子线程之后的返回地址（注意不是返回值的地址！是调用完函数之后程序需要回到的地址）。在一个函数或者子线程的调用结束之后，程序会返回到调用函数的位置然后通过将 LR 的值装在到 PC 中来回到程序的执行；当我们调用一个函数或者子线程之后，LR 的值会自动立刻更新。如果涉及到在函数中调用另一个函数，则需要先将 LR 的值存储到栈中，然后再次更新，以此来避免当前的 LR 的值丢失。

即使大多数时候，CortexM 的返回地址都是偶数，LR 的第 0 位也是可以读写的。比如一些调用操作要求 LR 的第 0 位设置为 1 来指示 Thumb（ARM 的一种指令集） 的状态。

R15 程序计数器 PC （Promgram Counter）

PC 是可以读写的：读取到的值代表当前指令的地址再加上 4，这是由于 ARM 采用了三级流水线模式：取值—译码—执行；当处理器正在 执行 地址 A 的指令的时候，就已经完成了对地址 A+2 处的指令的 译码，并且正在 读取 地址 A+4 处的指令，所以为了让 PC 指针永远指向下一条要读取的指令的地址，PC 的值会被设置为当前指向的指令的地址+指令长度：

• 对于 32 位的 ARM 指令，每条指令占用 4 个字节，所以 PC = 当前执行指令的地址+4
• 对于 16 位的 Thumb 指令，每条指令占用 2 个字节，所以 PC = 当前执行指令的地址+2

对 PC 指针进行写操作就是让程序跳转到某个地方。

由于指令必须对齐 半字（Half-Word 16 位） 或 全字（Word 32 位），所以 PC 指针的最低位必须是 0，但是有时候执行一些跳转操作的时候，我们需要手动将该位置 1 来指示 Thumb 的状态；否则，可能会触发一个错误。但是对于使用 C/C++来编写代码的时候，编译器会自动帮我们处理这个过程。

寄存器的命名

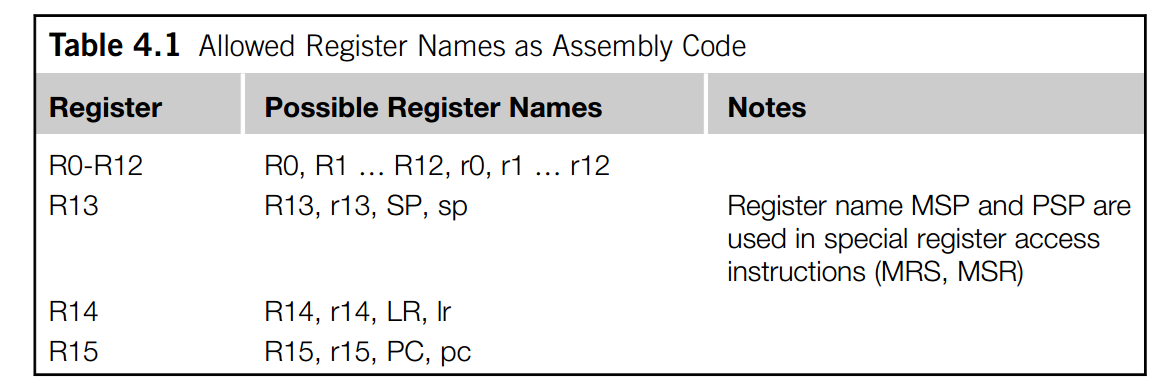

在多数的 ARM 汇编工具中，我们可以使用下表的名字来代表一个寄存器：

ARM 汇编

协程调度的本质是 “保存 / 恢复任务的寄存器状态”，需熟练操作通用寄存器、特殊功能寄存器（如 MSP/PSP、CONTROL、xPSR）。

通用寄存器的访问（R0-R12、LR、PC）

对于通用寄存器，我们可以直接使用寄存器的名称来临时存储数据、参数传递（遵循 ARM AAPCS 规范：R0-R3 传前 4 个参数，R4-R11 需手动保存），比如下面这个例子就是将当前任务保存到栈中：

1
2

STMDB R0!, {R4-R11}  ; 将 R4-R11 寄存器值压入 R0 指向的栈（R0 是 PSP 指针）
LDMIA R0!, {R4-R11}  ; 从 R0 指向的栈中弹出值，恢复到 R4-R11 寄存器

特殊功能寄存器的访问：MRS/MSR

Cortex-M 的特殊寄存器（如 MSP、PSP、CONTROL、xPSR）无法通过普通指令访问，必须使用 MRS（读特殊寄存器） 和 MSR（写特殊寄存器），这是调度器操作堆栈指针和处理器模式的核心。

常见的特殊寄存器：

• PSP：进程栈指针（用户私有栈）
• MSP：主栈指针 （内核 / 中断栈）
• CONTROL：控制寄存器（配置线程模式权限、栈指针选择）
• xPSR：程序状态寄存器（标记 Thumb 模式、中断状态等）

示例

1
2
3

MOV R0, #0x02        ; CONTROL[1] = 1（线程模式使用 PSP）
MSR CONTROL, R0      ; 将 R0 的值写入 CONTROL 寄存器
ISB                  ; 指令同步屏障，确保配置立即生效（Cortex-M 必需）

栈操作指令

协程的上下文保存在任务私有栈中，而 Cortex-M 采用 满递减栈（Full Descending Stack）（栈顶指向最后一个已压入的数据，栈向低地址增长），需使用配套的栈操作指令。

1.单个寄存器的访问压栈/出栈：PUSH/POP

用于操作少量的寄存器，语法更简洁：

• PUSH {寄存器列表}：压栈 等价于 STMDB SP!,{寄存器列表}
• POP {寄存器列表}：出栈等价于 LDMIA SP!, {寄存器列表}

示例：

1
2
3
4

PUSH {LR}  ; 将 LR（返回地址）压入当前栈（处理模式下为 MSP，线程模式下为 PSP）
; ... 执行核心逻辑 ...
POP {LR}   ; 恢复 LR，准备函数返回
BX LR      ; 跳回调用者

2. 多寄存器压栈 / 出栈：STMDB/LDMIA

这是上下文保存 / 恢复的 “主力指令”，一次性操作多个寄存器（如 R4-R11），效率远高于单寄存器指令。

• STMDB Rd!, {寄存器列表}：
  • STM（Store Multiple）：多寄存器存储——压栈
  • DB（Decrement Before）：每次压栈前都将栈指针 Rd 减去 4（其实就是指向下一个内存中的位置）
  • !（Write Back）: 操作之后更新栈指针(Rd)到栈中

示例（保存 R4-R11 到 PSP 指向的任务栈）：

1
2
3
4

MRS R0, PSP          ; R0 = 当前任务的栈指针（PSP）
STMDB R0!, {R4-R11}  ; 压栈 R4-R11到PSP指向的内存，栈指针 R0 自动递减（每次减4，共减 8*4=32）
; !R0 将最后一次存储操作之后的地址写回R0 让R0始终指向最新的栈顶位置
STR R0, [R1]         ; 将更新后的栈指针（新栈顶）保存到 TCB 的 SP 成员

• LDMIA Rd!, {寄存器列表}：
  • LDM（Load Multiple）：多寄存器加载——出栈；
  • IA（Increment After）：出栈后将栈指针（Rd）加 4；
  • !（Write-Back）：操作后更新栈指针（Rd）为新地址。

示例（从新任务的栈中恢复 R4-R11）：

1
2
3
4

LDR R0, [R1]         ; R0 = 新任务 TCB 中的栈顶指针（SP）
LDMIA R0!, {R4-R11}  ; 出栈 R4-R11，栈指针 R0 自动递增
; !R0 将最后一次存储操作之后的地址写回R0 让R0始终指向最新的栈顶位置
MSR PSP, R0          ; 将新栈指针写入 PSP，完成栈切换

异常处理与返回指令

协程调度器依赖 PendSV 异常实现任务切换，需掌握异常处理的汇编语法，尤其是 异常返回（EXC_RETURN） 机制。

1.触发 PendSV 异常：操作 SCB-> ICSR 寄存器

PendSV 是 Cortex-M 专为任务调度设计的异常，需通过软件触发（写入 SCB->ICSR 寄存器的 PENDSVSET 位）。 汇编中需先获取 SCB->ICSR 的地址（Cortex-M 外设地址固定，如 0xE000ED04），再通过 STR 指令置位。

示例（触发 PendSV 异常，请求任务调度）：

1
2
3

LDR R0, =0xE000ED04   ; R0 = SCB->ICSR 寄存器地址（固定值）
LDR R1, =0x10000000   ; R1 = 0x10000000（PENDSVSET 位，bit28）
STR R1, [R0]          ; 置位 PENDSVSET，触发 PendSV 异常

2.异常返回：BX 与 EXC_RETURN 特殊值

异常处理完成后（如上下文切换），需通过 BX 指令 + EXC_RETURN 特殊值 触发硬件自动恢复上下文，这是协程调度的 “最后一步魔法”。

EXC_RETURN 特殊值：Cortex-M 定义的特殊返回值，高 28 位为 0xF，低 4 位编码返回后的模式和栈指针选择。协程调度中最常用的是 0xFFFFFFFD，代表着返回线程模式，启用 PSP 恢复上下文（很重要！）

BX寄存器 指令：普通用法是 “跳转到寄存器指向的地址”，但如果寄存器值是 EXC_RETURN，会触发 异常返回序列（硬件自动完成以下操作）：

1. 从当前栈（PSP）中弹出硬件保存的寄存器（xPSR、PC、LR、R12、R0-R3）；
2. 自动切换处理器模式（从处理模式切回线程模式）；
3. 自动切换栈指针（从 MSP 切回 PSP）。

示例（PendSV 异常处理完成后，返回线程模式运行新任务）：

1
2

LDR LR, =0xFFFFFFFD  ; 将 EXC_RETURN 值加载到 LR 寄存器
BX LR                ; 触发异常返回，硬件自动恢复上下文并切换到线程模式

内存访问

协程调度器需操作任务的 TCB（控制块，如保存 / 读取栈指针 SP、任务状态等），需通过汇编指令访问内存（TCB 本质是内存中的结构体）。

最常用的就是 加载（LDR）、存储指令（STR）:

• LDR Rd, [Rn, #offset]：从 Rn + offset 指向的内存地址，读取 32 位数据到 Rd 寄存器中
• STR Rs,[Rn, #offset]：将 Rs 中的 32 位数据，写入 Rn + offset 指向的内存地址

示例（保存当前任务的栈指针到 TCB，恢复新任务的栈指针从 TCB）：

1
2
3
4
5
6
7

; 1. 保存当前任务的 SP 到 TCB（R1 是当前 TCB 指针）
MRS R0, PSP          ; R0 = 当前任务的栈指针（PSP）
STR R0, [R1]         ; 将 R0 写入 TCB 的 SP 成员（偏移量 0）

; 2. 从新任务 TCB 读取 SP（R0 是新任务 TCB 指针）
LDR R0, [R0]         ; R0 = 新任务的 SP 成员（偏移量 0）
MSR PSP, R0          ; 将新 SP 写入 PSP 寄存器，完成栈切换

其他指令

1.空操作：NOP

对于部分需要对齐的指令或延时的时候，就可以调用 NOP。

示例（指令地址 4 字节对齐）：

1
2
3
4

ALIGN 4       ; 汇编器伪指令，确保后续指令地址是 4 的倍数
PendSV_Handler:
NOP           ; 可选，用于填充对齐
MRS R0, PSP   ; 开始处理上下文

2.跳转指令 BX/BL

• BX Rn：跳转到 Rn 指向的地址，同时根据 Rn 的最低位切换指令集（Cortex-M 仅用 Thumb，最低位需为 1）；
• BL 标签：跳转到 “标签” 处，并将返回地址存入 LR（用于调用 C 函数，如调度器的 EK_Schedule）。

在C语言中如何使用汇编

有了上述的知识之后，我们就需要考虑：我们的协程调度器，总体肯定是使用C语言编写，但是如何在C语言中使用这些汇编代码呢？

对于使用GCC的场景来说，GCC是支持直接在C中嵌入一段ARM汇编的：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

void Function(void)
{
    // 内联汇编格式
    asm volatile (
        "汇编指令1 \n\t"
        "汇编指令2 \n\t"
        // ... 更多指令
        : 输出操作数列表（C变量 → 汇编寄存器）
        : 输入操作数列表（汇编寄存器 → C变量）
        : 被修改的寄存器列表（通知编译器这些寄存器值已变）
    );
}

注意，这里的volatile关键字是不能舍弃的，因为有可能编译器优化会修改这里的效果！

下面的例子：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

#include <stdint.h>

// 读取 PSP 寄存器（进程栈指针）
uint32_t read_psp(void) {
    uint32_t psp_val;
    asm volatile (
        "MRS %0, PSP \n\t"  // 将 PSP 的值读入 %0 代表的寄存器
        : "=r" (psp_val)    // 输出：psp_val 接收结果（= 表示只写）
        :                   // 无输入
        :                   // 无被修改的其他寄存器
    );
    return psp_val;
}

// 配置 CONTROL 寄存器（线程模式使用 PSP + 非特权模式）
void configure_control(void) {
    asm volatile (
        "MOV R0, #0x03 \n\t"    // R0 = 0x03（CONTROL[1]=1 用 PSP，CONTROL[0]=1 非特权）
        "MSR CONTROL, R0 \n\t"  // 将 R0 的值写入 CONTROL 寄存器
        "ISB \n\t"              // 指令同步屏障，确保配置生效
        :
        :
        : "r0"                  // 通知编译器 R0 的值已被修改
    );
}

2、相关数据结构

注意，里面有一些适用于嵌入式的通用函数和数据类型，都来源于我和左岚的的开源项目——EmbeddedKit。

后面将会直接使用，不再提及

任务控制块

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

#ifndef __KERNAL_H
#define __KERNAL_H

#include "../EK_Config.h"

#ifdef __cplusplus
extern "C"
{
#endif

typedef void (*EK_CoroFunction_t)(void *arg); // 任务入口函数，支持参数

typedef enum
{
    EK_CORO_READY = 0, /*<- 任务就绪*/
    EK_CORO_BLOCKED, /*<- 任务被阻塞*/
    EK_CORO_RUNNING, /*<- 任务运行时*/
    EK_CORO_SUSPENDED /*<- 任务被挂起*/
} EK_CoroState_t;

typedef struct EK_CoroListNode_t
{
    struct EK_CoroListNode_t *CoroNode_Next; /*<- 指向下一个协程节点的指针*/
    void *CoroNode_Owner; /*<- 指向拥有该节点的协程TCB*/
} EK_CoroListNode_t;

typedef struct EK_CoroTCB_t
{
    void *TCB_SP; /*<- 协程的栈顶指针*/
    void *TCB_Arg; /*<- 协程入口函数的参数*/
    void *TCB_StackBase; /*<- 协程栈的起始地址*/
    uint8_t TCB_Priority; /*<- 协程的优先级*/
    uint32_t TCB_DelayTicks; /*<- 协程延时节拍数*/
    EK_Size_t TCB_StackSize; /*<- 协程栈的大小*/
    EK_CoroState_t TCB_State; /*<- 协程的当前状态*/
    EK_CoroFunction_t TCB_Entry; /*<- 协程的入口函数*/
    EK_CoroListNode_t TCB_Node; /*<- 用于将TCB链入列表的节点*/
} EK_CoroTCB_t;

typedef struct EK_CoroList_t
{
    EK_CoroListNode_t *List_Head; /*<- 链表头指针*/
    void *List_Tail; /*<- 链表尾指针*/
    EK_Size_t List_Count; /*<- 链表中的节点数量*/
} EK_CoroList_t;

#ifdef __cplusplus
}
#endif

#endif

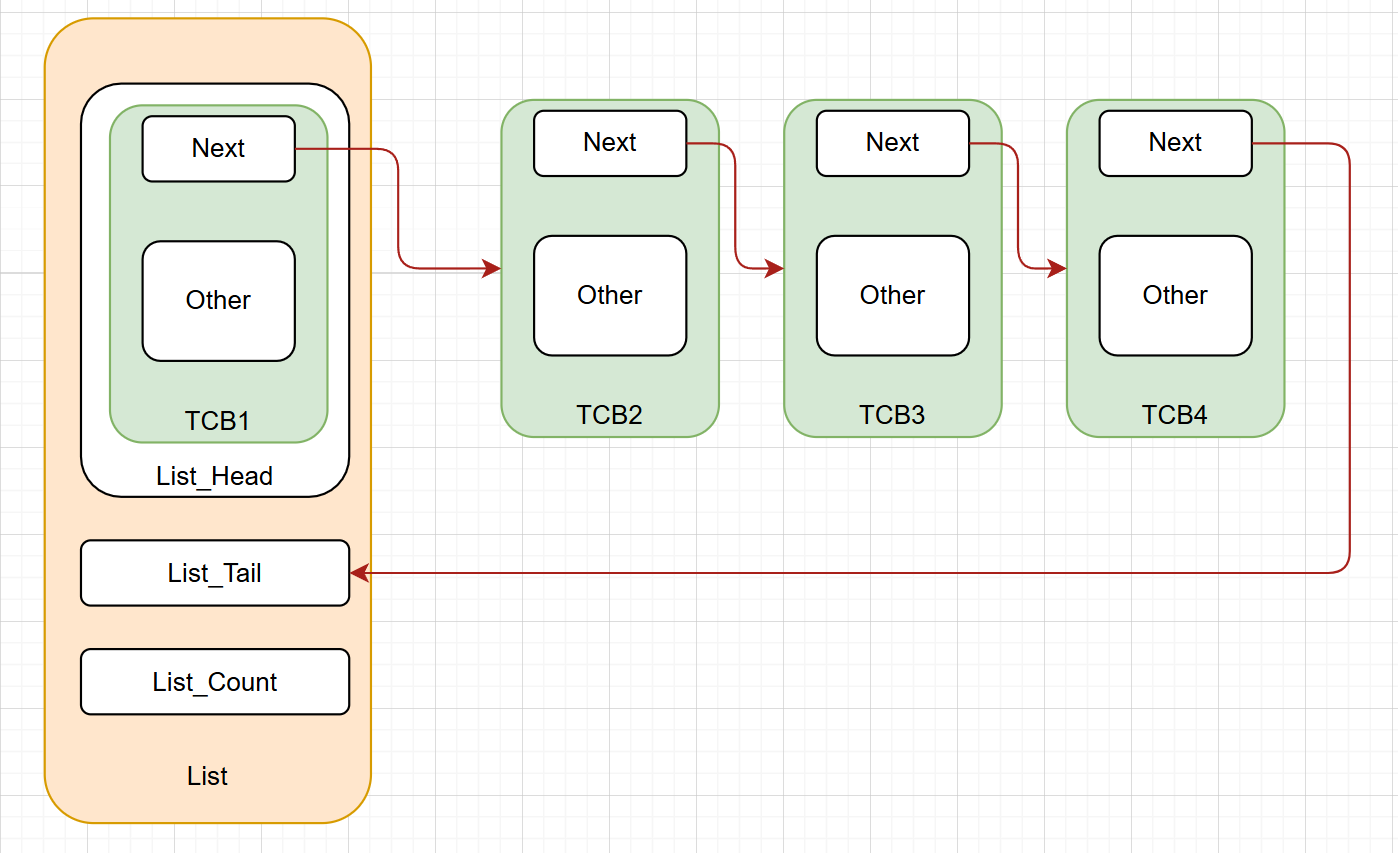

我们想要使用两条链表来处理整个任务流转，一条是就绪表、一条是等待表，然后通过下面的图片的样式来连接所有的任务块:
